Пример создания Navigation Drawer в Android

В этом уроке мы реализуем Navigation Drawer в простом приложении на Android. Рассмотрим особенности и способы реализации этого компонента.

Краткий обзор Android Navigation Drawer

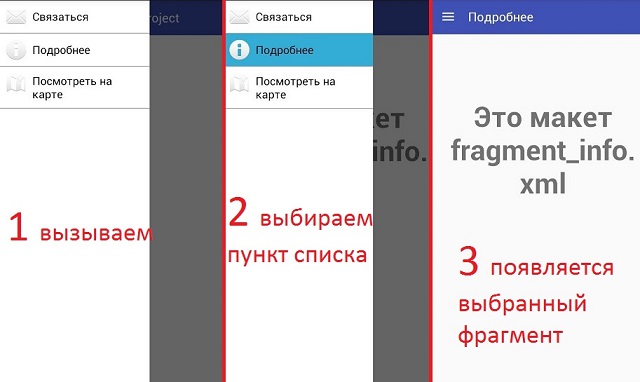

Navigation Drawer представляет собой меню, выезжающее слева или справа экрана по свайпу пользователя (плавное проведение пальцем). Это один из самых удобных и популярных компонентов пользовательского интерфейса в Android. Его удобство состоит в том, что он не занимает постоянное место на экране, может вместить большое количество информации и пользователи привыкли к его использованию.

Чтобы вызвать компонент Navigation Drawer, нужно нажать на иконку в ActionBar или свайпнуть слева или справа экрана. По нажатию на элемент Drawer Layout можно вызывать различные компоненты интерфейса подобно обычному меню.

В этой статье мы реализуем Navigation Drawer с помощью Drawer Layout API из библиотеки поддержки (Android Support Library).

Создание Android Navigation Drawer. Практика

В нашем приложении мы будем использовать три фрагмента, которые будут вызываться по нажатию на элементы компонента Navigation Drawer. За управление элементами будет отвечать адаптер и хостом будет MainActivity.

Для реализации Navigation Drawer нам понадобится класс android.support.v4.widget.DrawerLayout в качестве корневого элемента макета activity_main.xml, в котором будут LinearLayout c компонентом Toolbar и контейнер FrameLayout для компонентов Fragment. Список элементов меню в будет представлять ListView:

<android.support.v4.widget.DrawerLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:id="@+id/drawer_layout"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:orientation="vertical">

        <include
            android:id="@+id/toolbar"
            layout="@layout/toolbar" />

        <FrameLayout
            android:id="@+id/content_frame"
            android:layout_width="match_parent"
            android:layout_height="match_parent" />

    </LinearLayout>

    <ListView
        android:id="@+id/left_drawer"
        android:layout_width="240dp"
        android:layout_height="match_parent"
        android:layout_gravity="start"
        android:background="#FFF"
        android:choiceMode="singleChoice"
        android:divider="@android:color/darker_gray"
        android:dividerHeight="1dp" />

</android.support.v4.widget.DrawerLayout>

<android.support.v4.widget.DrawerLayout xmlns:android="http://schemas.android.com/apk/res/android"

android:id="@+id/drawer_layout"

android:layout_width="match_parent"

android:layout_height="match_parent">

<LinearLayout

android:layout_width="match_parent"

android:layout_height="match_parent"

android:orientation="vertical">

<include

android:id="@+id/toolbar"

layout="@layout/toolbar" />

<FrameLayout

android:id="@+id/content_frame"

android:layout_width="match_parent"

android:layout_height="match_parent" />

</LinearLayout>

<ListView

android:id="@+id/left_drawer"

android:layout_width="240dp"

android:layout_height="match_parent"

android:layout_gravity="start"

android:background="#FFF"

android:choiceMode="singleChoice"

android:divider="@android:color/darker_gray"

android:dividerHeight="1dp" />

</android.support.v4.widget.DrawerLayout>

С помощью тега include мы включили компонент Toolbar. Сам макет определим в папке res/layout/toolbar.xml:

<?xml version="1.0" encoding="utf-8"?>
<android.support.v7.widget.Toolbar xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:local="http://schemas.android.com/apk/res-auto"
    android:id="@+id/toolbar"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:background="?attr/colorPrimary"
    android:minHeight="?attr/actionBarSize"
    local:popupTheme="@style/ThemeOverlay.AppCompat.Light"
    local:theme="@style/ThemeOverlay.AppCompat.Dark.ActionBar" />

<?xml version="1.0" encoding="utf-8"?>

<android.support.v7.widget.Toolbar xmlns:android="http://schemas.android.com/apk/res/android"

xmlns:local="http://schemas.android.com/apk/res-auto"

android:id="@+id/toolbar"

android:layout_width="match_parent"

android:layout_height="wrap_content"

android:background="?attr/colorPrimary"

android:minHeight="?attr/actionBarSize"

local:popupTheme="@style/ThemeOverlay.AppCompat.Light"

local:theme="@style/ThemeOverlay.AppCompat.Dark.ActionBar" />

Важно! Так как мы используем Toolbar, то в файле styles.xml нужно обязательно указать родительскую тему Theme.AppCompat.Light.NoActionBar, в противном случае приложение «упадет» с ошибкой:

<resources>
    <style name="AppTheme" parent="Theme.AppCompat.Light.NoActionBar">
        <item name="colorPrimary">@color/colorPrimary</item>
        <item name="colorPrimaryDark">@color/colorPrimaryDark</item>
        <item name="colorAccent">@color/colorAccent</item>
    </style>
</resources>

<item name="colorPrimary">@color/colorPrimary</item>

<item name="colorPrimaryDark">@color/colorPrimaryDark</item>

<item name="colorAccent">@color/colorAccent</item>

</style>

</resources>

Теперь определим макет для item_row.xml — единичного элемента ListView в NavigationDrawer:

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:background="?android:attr/activatedBackgroundIndicator"
    android:minHeight="?android:attr/listPreferredItemHeightSmall"
    android:padding="10dp">

    <ImageView
        android:id="@+id/imageIcon"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_alignParentLeft="true"
        android:layout_alignParentStart="true"
        android:layout_alignParentTop="true"
        android:contentDescription="@string/image_icon_desc"
        android:paddingRight="10dp" />

    <TextView
        android:id="@+id/mName"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_centerVertical="true"
        android:layout_toEndOf="@+id/imageIcon"
        android:layout_toRightOf="@+id/imageIcon"
        android:paddingRight="10dp"
        android:text="@string/item_name"
        android:textAppearance="?android:attr/textAppearanceListItemSmall"
        android:textColor="@android:color/black" />

</RelativeLayout>

<?xml version="1.0" encoding="utf-8"?>

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"

android:layout_width="match_parent"

android:layout_height="wrap_content"

android:background="?android:attr/activatedBackgroundIndicator"

android:minHeight="?android:attr/listPreferredItemHeightSmall"

android:padding="10dp">

<ImageView

android:id="@+id/imageIcon"

android:layout_width="wrap_content"

android:layout_height="wrap_content"

android:layout_alignParentLeft="true"

android:layout_alignParentStart="true"

android:layout_alignParentTop="true"

android:contentDescription="@string/image_icon_desc"

android:paddingRight="10dp" />

<TextView

android:id="@+id/mName"

android:layout_width="wrap_content"

android:layout_height="wrap_content"

android:layout_centerVertical="true"

android:layout_toEndOf="@+id/imageIcon"

android:layout_toRightOf="@+id/imageIcon"

android:paddingRight="10dp"

android:text="@string/item_name"

android:textAppearance="?android:attr/textAppearanceListItemSmall"

android:textColor="@android:color/black" />

</RelativeLayout>

Как видите, он очень простой и содержит всего 2 виджета: TextView для отображение названия пункта и ImageView для отображения иконки.

Сами названия пунктов определены в файле strings.xml с помощью тега string-array:

<string-array name="drawer_items">
        <item>Связаться</item>
        <item>Подробнее</item>
        <item>Посмотреть на карте</item>
</string-array>

<string-array name="drawer_items">

<item>Связаться</item>

<item>Подробнее</item>

<item>Посмотреть на карте</item>

</string-array>

Теперь определим класс модели данных, которая будет использоваться адаптером для отображения в ListView:

public class ItemModel {

    public int icon;
    public String name;

    // модель данных используемая в адаптере DrawerItemCustomAdapter
    public ItemModel(int icon, String name) {
        this.icon = icon;
        this.name = name;
    }
}

public class ItemModel {

public int icon;

public String name;

// модель данных используемая в адаптере DrawerItemCustomAdapter

public ItemModel(int icon, String name) {

this.icon = icon;

this.name = name;

}

Представим класс адаптера ниже:

package ua.com.prologistic.navigationdrawerproject.adapter;

import android.app.Activity;
import android.content.Context;
import android.view.LayoutInflater;
import android.view.View;
import android.view.ViewGroup;
import android.widget.ArrayAdapter;
import android.widget.ImageView;
import android.widget.TextView;

import ua.com.prologistic.navigationdrawerproject.R;
import ua.com.prologistic.navigationdrawerproject.model.ItemModel;

public class DrawerAdapter extends ArrayAdapter<ItemModel> {

    Context mContext;
    int layoutId;
    ItemModel data[] = null;

    public DrawerAdapter(Context mContext, int layoutId, ItemModel[] data) {
        super(mContext, layoutId, data);
        this.layoutId = layoutId;
        this.mContext = mContext;
        this.data = data;
    }

    @Override
    public View getView(int position, View convertView, ViewGroup parent) {

        View listItem = convertView;

        LayoutInflater inflater = ((Activity) mContext).getLayoutInflater();
        listItem = inflater.inflate(layoutId, parent, false);

        ImageView imageIcon = (ImageView) listItem.findViewById(R.id.imageIcon);
        TextView mName = (TextView) listItem.findViewById(R.id.mName);

        // получаем данные из переданого массива
        ItemModel model = data[position];

        imageIcon.setImageResource(model.icon);
        mName.setText(model.name);

        return listItem;
    }
}

package ua.com.prologistic.navigationdrawerproject.adapter;

import android.app.Activity;

import android.content.Context;

import android.view.LayoutInflater;

import android.view.View;

import android.view.ViewGroup;

import android.widget.ArrayAdapter;

import android.widget.ImageView;

import android.widget.TextView;

import ua.com.prologistic.navigationdrawerproject.R;

import ua.com.prologistic.navigationdrawerproject.model.ItemModel;

public class DrawerAdapter extends ArrayAdapter<ItemModel> {

Context mContext;

int layoutId;

ItemModel data[] = null;

public DrawerAdapter(Context mContext, int layoutId, ItemModel[] data) {

super(mContext, layoutId, data);

this.layoutId = layoutId;

this.mContext = mContext;

this.data = data;

}

@Override

public View getView(int position, View convertView, ViewGroup parent) {

View listItem = convertView;

LayoutInflater inflater = ((Activity) mContext).getLayoutInflater();

listItem = inflater.inflate(layoutId, parent, false);

ImageView imageIcon = (ImageView) listItem.findViewById(R.id.imageIcon);

TextView mName = (TextView) listItem.findViewById(R.id.mName);

// получаем данные из переданого массива

ItemModel model = data[position];

imageIcon.setImageResource(model.icon);

mName.setText(model.name);

return listItem;

}

Теперь напишем классы фрагментов, которые будут появляться на экране после нажатия на элементы меню в Navigation Drawer:

package ua.com.prologistic.navigationdrawerproject.fragments;

import android.os.Bundle;
import android.support.annotation.Nullable;
import android.support.v4.app.Fragment;
import android.view.LayoutInflater;
import android.view.View;
import android.view.ViewGroup;
import ua.com.prologistic.navigationdrawerproject.R;

public class EmailFragment extends Fragment {

    public EmailFragment() {}
    @Nullable
    @Override
    public View onCreateView(LayoutInflater inflater,
           @Nullable ViewGroup container, @Nullable Bundle savedInstanceState) {
        View view = inflater.inflate(R.layout.fragment_email, container, false);
        return view;
    }
}

package ua.com.prologistic.navigationdrawerproject.fragments;

import android.os.Bundle;

import android.support.annotation.Nullable;

import android.support.v4.app.Fragment;

import android.view.LayoutInflater;

import android.view.View;

import android.view.ViewGroup;

import ua.com.prologistic.navigationdrawerproject.R;

public class EmailFragment extends Fragment {

public EmailFragment() {}

@Nullable

@Override

public View onCreateView(LayoutInflater inflater,

@Nullable ViewGroup container, @Nullable Bundle savedInstanceState) {

View view = inflater.inflate(R.layout.fragment_email, container, false);

return view;

}

И компоновка fragment_email.xml к нему:

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical">

    <TextView
        android:id="@+id/label_email"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_alignParentTop="true"
        android:layout_marginTop="100dp"
        android:gravity="center_horizontal"
        android:text="@string/fragment_email_text"
        android:textSize="45sp"
        android:textStyle="bold" />
</RelativeLayout>

<?xml version="1.0" encoding="utf-8"?>

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"

android:layout_width="match_parent"

android:layout_height="match_parent"

android:orientation="vertical">

<TextView

android:id="@+id/label_email"

android:layout_width="match_parent"

android:layout_height="wrap_content"

android:layout_alignParentTop="true"

android:layout_marginTop="100dp"

android:gravity="center_horizontal"

android:text="@string/fragment_email_text"

android:textSize="45sp"

android:textStyle="bold" />

</RelativeLayout>

Классы и макеты фрагментов практически идентичны, за исключением названий, поэтому простой создайте еще 2 таких же фрагмента:

Класс InfoFragment и компоновку к нему fragment_info.xml
Класс MapFragment и компоновку к нему fragment_map.xml

Листинг класса MainActivity представлен ниже:

package ua.com.prologistic.navigationdrawerproject;

import android.os.Bundle;
import android.support.v4.app.Fragment;
import android.support.v4.app.FragmentManager;
import android.support.v4.widget.DrawerLayout;
import android.support.v7.app.ActionBarDrawerToggle;
import android.support.v7.app.AppCompatActivity;
import android.support.v7.widget.Toolbar;
import android.view.MenuItem;
import android.view.View;
import android.widget.AdapterView;
import android.widget.ListView;

import ua.com.prologistic.navigationdrawerproject.adapter.DrawerAdapter;
import ua.com.prologistic.navigationdrawerproject.fragments.EmailFragment;
import ua.com.prologistic.navigationdrawerproject.fragments.InfoFragment;
import ua.com.prologistic.navigationdrawerproject.fragments.MapFragment;
import ua.com.prologistic.navigationdrawerproject.model.ItemModel;

public class MainActivity extends AppCompatActivity {

    private String[] mItemTitles;
    private DrawerLayout mDrawerLayout;
    private ListView mDrawerListView;
    private Toolbar mToolbar;
    private CharSequence mTitle;
    private ActionBarDrawerToggle mDrawerToggle;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        mTitle = getTitle();
        mItemTitles = getResources().getStringArray(R.array.drawer_items);
        mDrawerLayout = (DrawerLayout) findViewById(R.id.drawer_layout);
        mDrawerListView = (ListView) findViewById(R.id.left_drawer);

        setupToolbar();

        ItemModel[] dItems = fillDataModel();

        DrawerAdapter adapter = new DrawerAdapter(this, R.layout.item_row, dItems);
        mDrawerListView.setAdapter(adapter);
        mDrawerListView.setOnItemClickListener(new ItemClickListener());
        mDrawerLayout = (DrawerLayout) findViewById(R.id.drawer_layout);

        mDrawerLayout.addDrawerListener(mDrawerToggle);
        setupDrawerToggle();

    }

    // формируем массив с данными для адаптера
    private ItemModel[] fillDataModel() {
        return new ItemModel[]{
                new ItemModel(android.R.drawable.ic_dialog_email, "Связаться"),
                new ItemModel(android.R.drawable.ic_dialog_info, "Подробнее"),
                new ItemModel(android.R.drawable.ic_dialog_map, "Посмотреть на карте")
        };
    }

    // по клику на элемент списка устанавливаем нужный фрагмент в контейнер
    private class ItemClickListener implements ListView.OnItemClickListener {

        @Override
        public void onItemClick(AdapterView<?> parent, View view, int position, long id) {
            Fragment fragment = null;

            // на основании выбранного элемента меню
            // вызываем соответственный ему фрагмент
            switch (position) {
                case 0:
                    fragment = new EmailFragment();
                    break;
                case 1:
                    fragment = new InfoFragment();
                    break;
                case 2:
                    fragment = new MapFragment();
                    break;

                default:
                    break;
            }
            if (fragment != null) {
                FragmentManager fragmentManager = getSupportFragmentManager();
                fragmentManager.beginTransaction().replace(R.id.content_frame, fragment).commit();

                mDrawerListView.setItemChecked(position, true);
                mDrawerListView.setSelection(position);
                setTitle(mItemTitles[position]);
                mDrawerLayout.closeDrawer(mDrawerListView);
            }
        }
    }

    @Override
    public boolean onOptionsItemSelected(MenuItem item) {
        return mDrawerToggle.onOptionsItemSelected(item) || super.onOptionsItemSelected(item);
    }

    @Override
    public void setTitle(CharSequence title) {
        mTitle = title;
        getSupportActionBar().setTitle(mTitle);
    }

    @Override
    protected void onPostCreate(Bundle savedInstanceState) {
        super.onPostCreate(savedInstanceState);
        mDrawerToggle.syncState();
    }

    void setupToolbar() {
        mToolbar = (Toolbar) findViewById(R.id.toolbar);
        setSupportActionBar(mToolbar);
    }

    void setupDrawerToggle() {
        mDrawerToggle = new ActionBarDrawerToggle(this, mDrawerLayout, mToolbar, R.string.app_name, R.string.app_name);
        // Это необходимо для изменения иконки на основании текущего состояния
        mDrawerToggle.syncState();
    }
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

package ua.com.prologistic.navigationdrawerproject;

import android.os.Bundle;

import android.support.v4.app.Fragment;

import android.support.v4.app.FragmentManager;

import android.support.v4.widget.DrawerLayout;

import android.support.v7.app.ActionBarDrawerToggle;

import android.support.v7.app.AppCompatActivity;

import android.support.v7.widget.Toolbar;

import android.view.MenuItem;

import android.view.View;

import android.widget.AdapterView;

import android.widget.ListView;

import ua.com.prologistic.navigationdrawerproject.adapter.DrawerAdapter;

import ua.com.prologistic.navigationdrawerproject.fragments.EmailFragment;

import ua.com.prologistic.navigationdrawerproject.fragments.InfoFragment;

import ua.com.prologistic.navigationdrawerproject.fragments.MapFragment;

import ua.com.prologistic.navigationdrawerproject.model.ItemModel;

public class MainActivity extends AppCompatActivity {

private String[] mItemTitles;

private DrawerLayout mDrawerLayout;

private ListView mDrawerListView;

private Toolbar mToolbar;

private CharSequence mTitle;

private ActionBarDrawerToggle mDrawerToggle;

@Override

protected void onCreate(Bundle savedInstanceState) {

super.onCreate(savedInstanceState);

setContentView(R.layout.activity_main);

mTitle = getTitle();

mItemTitles = getResources().getStringArray(R.array.drawer_items);

mDrawerLayout = (DrawerLayout) findViewById(R.id.drawer_layout);

mDrawerListView = (ListView) findViewById(R.id.left_drawer);

setupToolbar();

ItemModel[] dItems = fillDataModel();

DrawerAdapter adapter = new DrawerAdapter(this, R.layout.item_row, dItems);

mDrawerListView.setAdapter(adapter);

mDrawerListView.setOnItemClickListener(new ItemClickListener());

mDrawerLayout = (DrawerLayout) findViewById(R.id.drawer_layout);

mDrawerLayout.addDrawerListener(mDrawerToggle);

setupDrawerToggle();

}

// формируем массив с данными для адаптера

private ItemModel[] fillDataModel() {

return new ItemModel[]{

new ItemModel(android.R.drawable.ic_dialog_email, "Связаться"),

new ItemModel(android.R.drawable.ic_dialog_info, "Подробнее"),

new ItemModel(android.R.drawable.ic_dialog_map, "Посмотреть на карте")

};

}

// по клику на элемент списка устанавливаем нужный фрагмент в контейнер

private class ItemClickListener implements ListView.OnItemClickListener {

@Override

public void onItemClick(AdapterView<?> parent, View view, int position, long id) {

Fragment fragment = null;

// на основании выбранного элемента меню

// вызываем соответственный ему фрагмент

switch (position) {

case 0:

fragment = new EmailFragment();

break;

case 1:

fragment = new InfoFragment();

break;

case 2:

fragment = new MapFragment();

break;

default:

break;

}

if (fragment != null) {

FragmentManager fragmentManager = getSupportFragmentManager();

fragmentManager.beginTransaction().replace(R.id.content_frame, fragment).commit();

mDrawerListView.setItemChecked(position, true);

mDrawerListView.setSelection(position);

setTitle(mItemTitles[position]);

mDrawerLayout.closeDrawer(mDrawerListView);

}

@Override

public boolean onOptionsItemSelected(MenuItem item) {

return mDrawerToggle.onOptionsItemSelected(item) || super.onOptionsItemSelected(item);

}

@Override

public void setTitle(CharSequence title) {

mTitle = title;

getSupportActionBar().setTitle(mTitle);

}

@Override

protected void onPostCreate(Bundle savedInstanceState) {

super.onPostCreate(savedInstanceState);

mDrawerToggle.syncState();

}

void setupToolbar() {

mToolbar = (Toolbar) findViewById(R.id.toolbar);

setSupportActionBar(mToolbar);

}

void setupDrawerToggle() {

mDrawerToggle = new ActionBarDrawerToggle(this, mDrawerLayout, mToolbar, R.string.app_name, R.string.app_name);

// Это необходимо для изменения иконки на основании текущего состояния

mDrawerToggle.syncState();

}

Полный листинг файла strings.xml представлен ниже:

<resources>
    <string name="app_name">NavigationDrawerProject</string>
    <string name="item_name">Название элемента</string>
    <string name="image_icon_desc">Иконка элемента</string>

    <string name="fragment_info_text">Это макет fragment_info.xml</string>
    <string name="fragment_email_text">Это fragment_email.xml</string>
    <string name="map_fragment_text">Это map_fragment.xml</string>

    <string-array name="drawer_items">
        <item>Связаться</item>
        <item>Подробнее</item>
        <item>Посмотреть на карте</item>
    </string-array>
</resources>

<string name="app_name">NavigationDrawerProject</string>

<string name="item_name">Название элемента</string>

<string name="image_icon_desc">Иконка элемента</string>

<string name="fragment_info_text">Это макет fragment_info.xml</string>

<string name="fragment_email_text">Это fragment_email.xml</string>

<string name="map_fragment_text">Это map_fragment.xml</string>

<string-array name="drawer_items">

<item>Связаться</item>

<item>Подробнее</item>

<item>Посмотреть на карте</item>

</string-array>

</resources>

Файл AndroidManifest.xml остается без изменений.

Теперь нам осталось синхронизировать проект с помощью Gradle и запустить на устройстве:

Скачать проект «Пример создания Navigation Drawer в Android».

Следите за обновлениями раздела Android и подписывайтесь на обновления сайта.

Краткий обзор Android Navigation Drawer

Создание Android Navigation Drawer. Практика

Больше полезных статей!

Добавить комментарий Отменить ответ
