Что такое AIDL в Android? Описание и пример использования

Продолжаем серию статей по службам в Android. В прошлых статьях мы познакомились с основными типами сервисов, включая пример работы с Messenger.

Если вы хотите понимать полную картину того, как работают службы, то посмотрите предыдущие материалы перед прочтением этой статьи.

Что такое AIDL в Android?

AIDL — это язык определения интерфейсов в Android. Этот мощный механизм связи между сервисом и клиентом может обрабатывать любую задачу удаленно с использованием технологии IPC (межпроцессного взаимодействия). AIDL обрабатывает данные между клиентами удаленно и безопасно, однако обязательным условием является то, что клиент сам должен связываться с этими службами.

Как работает AIDL?

AIDL поддерживает обработку данных используя Parcelable. Все происходит в механизме IPC между двумя различными приложениями.

Использование AIDL через IPC на простом примере

Предположим, у нас есть два андроид приложения: AppServer будет выполнять функции удаленного сервера, на котором запущена служба AIDL и приложение AppClient — собственно клиент, который посылает запросы к этому удаленному серверу. Что делает AIDL служба? Она получает какие-то данные от клиента, выполняет обработку и возвращает ответ/результат клиенту.

В этой статье мы рассмотрим AIDL на следующем примере:

Условная сложная задача: сложить два числа.

Схема работы: с помощью приложения-клиента отправляем два числа службе AIDL и получаем в ответ результат обработки.

Это простая задача для такого мощного механизма; в реальных приложениях вместо сложения чисел будет загрузка файлов, аудио или видео с интернета, но сути механизма и способа реализации это не меняет.

Пример работы с AIDL в Android

Для связи между двумя различными приложениями или процессами нам нужно создать файл AIDL в том же пакете внутри каждого из приложений в этом нам поможет Android Studio, которая умеет это делать из коробки.

Идем в Android Studio и создаем 2 приложения с названиями AppServer и AppClient.

Начнем с AppServer.

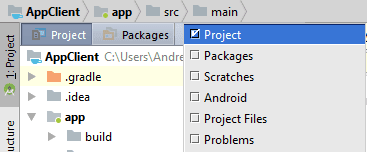

Смените вид проекта с Android на Project:

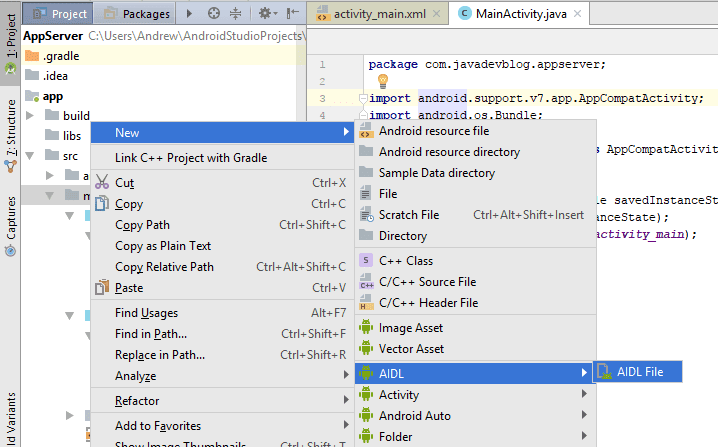

Создайте файлик AIDL с именем ISumNumsAIDL с помощью команды: New -> AIDL -> AIDL file

Теперь создадим AidlService, который нужно наследовать от класса Service.

package com.javadevblog.appserver;

import android.app.Service;
import android.content.Intent;
import android.os.IBinder;
import android.os.RemoteException;
import android.support.annotation.Nullable;

import com.javadevblog.ISumNumsAIDL;

public class AidlService extends Service {
    @Nullable
    @Override
    public IBinder onBind(Intent intent) {
        return new ISumNumsAIDL.Stub() {
            @Override
            public int sumNumbers(int firstNum, int secondNum) throws RemoteException {
                return firstNum + secondNum;
            }
        };
    }
}

package com.javadevblog.appserver;

import android.app.Service;

import android.content.Intent;

import android.os.IBinder;

import android.os.RemoteException;

import android.support.annotation.Nullable;

import com.javadevblog.ISumNumsAIDL;

public class AidlService extends Service {

@Nullable

@Override

public IBinder onBind(Intent intent) {

return new ISumNumsAIDL.Stub() {

@Override

public int sumNumbers(int firstNum, int secondNum) throws RemoteException {

return firstNum + secondNum;

}

};

}

Как видим, в методе onBind мы с помощью stub’а (заглушки) реализуем наш AIDL интерфейс.

Stub — это класс, который реализует удаленный интерфейс таким образом, что вы можете использовать его, как если бы он был локальным. Он обрабатывает маршалинг данных и отправку/получение из удаленной службы. Термин «Stub» или «заглушка» обычно используется для описания этой функции в других методах RPC (COM, Java RMI — программный интерфейс вызова удаленных методов и т.д.).

Теперь в файле build.gradle на уровне приложения добавьте следующий код перед закрывающей скобкой блока android {}:

sourceSets {
        main {
            aidl.srcDirs = ['src/main/aidl']
        }
    }

sourceSets {

main {

aidl.srcDirs = ['src/main/aidl']

}

Этим мы указали сборщику проекта, что AIDL файлы находятся в пакете aidl папки main.

Также не забудьте описать сервис в файле AndroidManifest.xml внутри тега application:

<service android:name=".AidlService" android:process=":remote">
    <intent-filter>
        <action android:name="com.javadevblog.aidl.ISumNumbsAIDL" />
    </intent-filter>
</service>

<intent-filter>

</intent-filter>

</service>

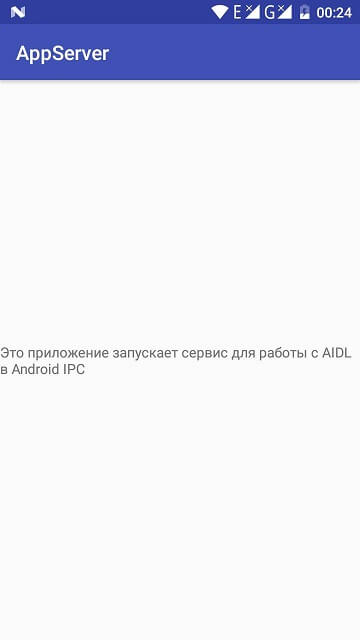

На этом работа с приложением AppServer закончена. Мы всего лишь создали AIDL и Android сервис, который его реализует. Приступим к реализации приложения-клиента AppClient.

Создание приложения-клиента для AIDL сервиса

Нам нужно получить доступ к сервису, отправить данные для обработки и получить результат.

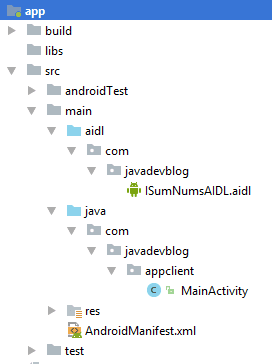

Для этого создайте такой же aidl файл в таком же пакете, как и в «приложении-сервере». Структура проекта должна выглядеть следующим образом:

Важно! Также в файле build.gradle на уровне приложения не забудьте добавить sourceSets для aidl точно также, как мы делали это в первом приложении.

Теперь нам нужно связать наше приложение и сервис с помощью ServiceConnection. В активности приложения-клиента проинициализируем наш ISumNumsAIDL интерфейс в методе onServiceConnected и при старте MainActivity свяжем его с помощью bindService с AIDL сервисом на стороне «приложения-сервера».

Звучит сложно, но реализуется довольно просто, как и много других вещей в Android разработке.

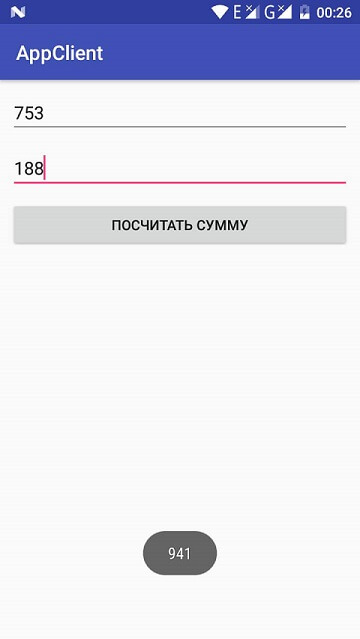

Накидаем простенькую форму для ввода чисел с кнопкой отправки:

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    android:padding="10dp">

    <EditText
        android:id="@+id/et_first_num"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:hint="Здесь вводим первое число..."
        android:inputType="number" />

    <EditText
        android:id="@+id/et_second_num"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_below="@+id/et_first_num"
        android:layout_marginTop="10dp"
        android:hint="Здесь вводим второе число..."
        android:inputType="number" />

    <Button
        android:id="@+id/btn_sum"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_below="@+id/et_second_num"
        android:layout_marginTop="10dp"
        android:text="Посчитать сумму" />

</RelativeLayout>

<?xml version="1.0" encoding="utf-8"?>

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"

android:layout_width="match_parent"

android:layout_height="match_parent"

android:orientation="vertical"

android:padding="10dp">

<EditText

android:id="@+id/et_first_num"

android:layout_width="match_parent"

android:layout_height="wrap_content"

android:hint="Здесь вводим первое число..."

android:inputType="number" />

<EditText

android:id="@+id/et_second_num"

android:layout_width="match_parent"

android:layout_height="wrap_content"

android:layout_below="@+id/et_first_num"

android:layout_marginTop="10dp"

android:hint="Здесь вводим второе число..."

android:inputType="number" />

<Button

android:id="@+id/btn_sum"

android:layout_width="match_parent"

android:layout_height="wrap_content"

android:layout_below="@+id/et_second_num"

android:layout_marginTop="10dp"

android:text="Посчитать сумму" />

</RelativeLayout>

Наша MainActivity выглядит так:

package com.javadevblog.appclient;

import android.content.ComponentName;
import android.content.Context;
import android.content.Intent;
import android.content.ServiceConnection;
import android.content.pm.PackageManager;
import android.content.pm.ResolveInfo;
import android.os.Bundle;
import android.os.IBinder;
import android.os.RemoteException;
import android.support.annotation.Nullable;
import android.support.v7.app.AppCompatActivity;
import android.view.View;
import android.widget.Button;
import android.widget.EditText;
import android.widget.Toast;

import com.javadevblog.ISumNumsAIDL;

import java.util.List;

public class MainActivity extends AppCompatActivity {
    public static final String ACTION_AIDL = "com.javadevblog.aidl.ISumNumbsAIDL";
    private EditText mEditTextFirstNum;
    private EditText mEditTextSecondNum;
    private Button mButtonSum;

    private ISumNumsAIDL aidlSumService;

    ServiceConnection serviceConnection = new ServiceConnection() {
        @Override
        public void onServiceConnected(ComponentName name, IBinder service) {
            // приводим IBinder к нужному нам типу через Stub реализацию интерфейса
            aidlSumService = ISumNumsAIDL.Stub.asInterface(service);
        }

        @Override
        public void onServiceDisconnected(ComponentName name) {
            aidlSumService = null;
        }
    };

    @Override
    protected void onStart() {
        super.onStart();
        Intent intent = new Intent(ACTION_AIDL);
        Intent updatedIntent = createExplicitIntent(this, intent);
        if (updatedIntent != null) {
            bindService(updatedIntent, serviceConnection, Context.BIND_AUTO_CREATE);
        }
    }

    @Override
    protected void onCreate(@Nullable Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        mEditTextFirstNum = findViewById(R.id.et_first_num);
        mEditTextSecondNum = findViewById(R.id.et_second_num);
        mButtonSum = findViewById(R.id.btn_sum);
        mButtonSum.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                String firstNumber = mEditTextFirstNum.getText().toString().trim();
                String secondNumber = mEditTextSecondNum.getText().toString().trim();
                int sum = calculateSum(firstNumber, secondNumber);
                Toast.makeText(MainActivity.this, String.valueOf(sum), Toast.LENGTH_SHORT).show();
            }
        });
    }

    // обращаемся к AIDL сервису и получаем результат вычислений
    private int calculateSum(String firstNumber, String secondNumber) {
        int sum = -1;
        if (!firstNumber.isEmpty() && !secondNumber.isEmpty()) {
            try {
                sum = aidlSumService.sumNumbers(Integer.valueOf(firstNumber), Integer.valueOf(secondNumber));
            } catch (RemoteException e) {
                e.printStackTrace();
            }
        }
        return sum;
    }

    public Intent createExplicitIntent(Context context, Intent intent) {
        // Получить все службы, которые могут соответствовать указанному Intent
        PackageManager pm = context.getPackageManager();
        List<ResolveInfo> resolveInfo = pm.queryIntentServices(intent, 0);

        // Список найденных служб по интенту должен содержать лишь 1 элемент
        if (resolveInfo == null || resolveInfo.size() != 1) {
            // иначе служба на "приложении-сервере" не запущена и мы должны вернуть null
            return null;
        }
        // Получаем информацию о компоненте и создаем ComponentName для Intent
        ResolveInfo serviceInfo = resolveInfo.get(0);
        String packageName = serviceInfo.serviceInfo.packageName;
        String className = serviceInfo.serviceInfo.name;
        ComponentName component = new ComponentName(packageName, className);

        // Повторно используем старый интент
        Intent explicitIntent = new Intent(intent);
        // явно задаем компонент для обработки Intent
        explicitIntent.setComponent(component);

        return explicitIntent;
    }
}

100

101

102

103

104

105

106

107

108

109

package com.javadevblog.appclient;

import android.content.ComponentName;

import android.content.Context;

import android.content.Intent;

import android.content.ServiceConnection;

import android.content.pm.PackageManager;

import android.content.pm.ResolveInfo;

import android.os.Bundle;

import android.os.IBinder;

import android.os.RemoteException;

import android.support.annotation.Nullable;

import android.support.v7.app.AppCompatActivity;

import android.view.View;

import android.widget.Button;

import android.widget.EditText;

import android.widget.Toast;

import com.javadevblog.ISumNumsAIDL;

import java.util.List;

public class MainActivity extends AppCompatActivity {

public static final String ACTION_AIDL = "com.javadevblog.aidl.ISumNumbsAIDL";

private EditText mEditTextFirstNum;

private EditText mEditTextSecondNum;

private Button mButtonSum;

private ISumNumsAIDL aidlSumService;

ServiceConnection serviceConnection = new ServiceConnection() {

@Override

public void onServiceConnected(ComponentName name, IBinder service) {

// приводим IBinder к нужному нам типу через Stub реализацию интерфейса

aidlSumService = ISumNumsAIDL.Stub.asInterface(service);

}

@Override

public void onServiceDisconnected(ComponentName name) {

aidlSumService = null;

}

};

@Override

protected void onStart() {

super.onStart();

Intent intent = new Intent(ACTION_AIDL);

Intent updatedIntent = createExplicitIntent(this, intent);

if (updatedIntent != null) {

bindService(updatedIntent, serviceConnection, Context.BIND_AUTO_CREATE);

}

@Override

protected void onCreate(@Nullable Bundle savedInstanceState) {

super.onCreate(savedInstanceState);

setContentView(R.layout.activity_main);

mEditTextFirstNum = findViewById(R.id.et_first_num);

mEditTextSecondNum = findViewById(R.id.et_second_num);

mButtonSum = findViewById(R.id.btn_sum);

mButtonSum.setOnClickListener(new View.OnClickListener() {

@Override

public void onClick(View v) {

String firstNumber = mEditTextFirstNum.getText().toString().trim();

String secondNumber = mEditTextSecondNum.getText().toString().trim();

int sum = calculateSum(firstNumber, secondNumber);

Toast.makeText(MainActivity.this, String.valueOf(sum), Toast.LENGTH_SHORT).show();

}

});

}

// обращаемся к AIDL сервису и получаем результат вычислений

private int calculateSum(String firstNumber, String secondNumber) {

int sum = -1;

if (!firstNumber.isEmpty() && !secondNumber.isEmpty()) {

try {

sum = aidlSumService.sumNumbers(Integer.valueOf(firstNumber), Integer.valueOf(secondNumber));

} catch (RemoteException e) {

e.printStackTrace();

}

return sum;

}

public Intent createExplicitIntent(Context context, Intent intent) {

// Получить все службы, которые могут соответствовать указанному Intent

PackageManager pm = context.getPackageManager();

List<ResolveInfo> resolveInfo = pm.queryIntentServices(intent, 0);

// Список найденных служб по интенту должен содержать лишь 1 элемент

if (resolveInfo == null || resolveInfo.size() != 1) {

// иначе служба на "приложении-сервере" не запущена и мы должны вернуть null

return null;

}

// Получаем информацию о компоненте и создаем ComponentName для Intent

ResolveInfo serviceInfo = resolveInfo.get(0);

String packageName = serviceInfo.serviceInfo.packageName;

String className = serviceInfo.serviceInfo.name;

ComponentName component = new ComponentName(packageName, className);

// Повторно используем старый интент

Intent explicitIntent = new Intent(intent);

// явно задаем компонент для обработки Intent

explicitIntent.setComponent(component);

return explicitIntent;

}

Теперь возьмите свое Android устройство или запустите эмулятор и установите сначала «приложение-сервер», чтобы запустить службу для работы с AIDL, а затем «приложение-клиент». Результат работы:
