Пример создания ExpandableListView в Android

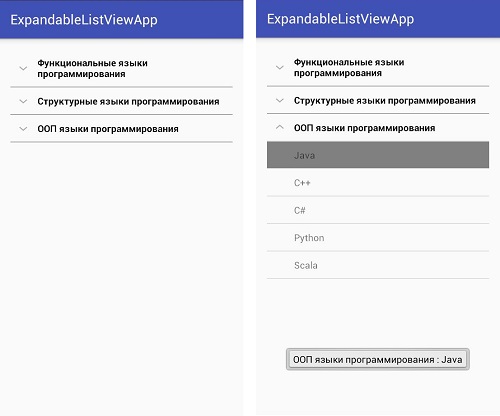

В этом уроке мы реализуем двухуровневый список ExpandableListView. Это своего рода меню из подменю в Android ListView.

Краткий обзор ExpandableListView в Android

Двухуровневый список ExpandableListView представляет собой объект view, в котором каждый элемент списка содержит вложенный список. За работу списка отвечает адаптер ExpandableListViewAdapter, который загружает данные по каждому пункту и вложенному списку.

Давайте рассмотрим наиболее полезные методы, которые используются при работе с классом ExpandableListView:

Метод setChildIndicator(Drawable) используется для отображения индикатора возле каждого элемента списка.
Метод setGroupIndicator(Drawable) устанавливает индикатор возле каждого элемента, обозначая развернут он или свернут. Если группа пуста, то будет установлено состояние state_empty. Если группа развернута, будет установлено состояние state_expanded.
Метод getGroupView() возвращает view для группы элементов списка
Метод getChildView() возвращает view дочернего элемента списка

Для каждого элемента используется свой тип слушателя:

Интерфейс ExpandableListView.OnChildClickListener переопределяется для отслеживания нажатий на дочерние элементы раскрывающегося списка
Интерфейс ExpandableListView.OnGroupClickListener переопределяется для отслеживания нажатий на группу элементов
Интерфейс ExpandableListView.OnGroupCollapseListener используется для уведомления о том, что группа элементов была свернута
Интерфейс ExpandableListView.OnGroupExpandListener используется для уведомления о том, что группа элементов была развернута

Пример создания ExpandableListView. Практика

В нашем приложении будет использоваться всего 3 класса:

Класс MainActivity — главная активити, в которой будет макет с ExpandableListView
Класс ListData — класс, в котором будут храниться данные для представления в ExpandableListView. В реальных проектах источником данных конечно будет БД или же какие-то данные из сети.
Класс ListAdapter — класс, который отвечает за управление данными из ListData в компоновке ExpandableListView.

Файл компоновки activity_main.xml будет выглядеть следующим образом:

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:paddingLeft="@dimen/activity_horizontal_margin"
    android:paddingRight="@dimen/activity_horizontal_margin"
    android:paddingTop="@dimen/activity_vertical_margin"
    android:paddingBottom="@dimen/activity_vertical_margin"
    tools:context=".MainActivity">

    <ExpandableListView
        android:id="@+id/expListView"
        android:layout_height="match_parent"
        android:layout_width="match_parent"
        android:indicatorLeft="?android:attr/expandableListPreferredItemIndicatorLeft"
        android:divider="@android:color/darker_gray"
        android:dividerHeight="1dp" />

</RelativeLayout>

<?xml version="1.0" encoding="utf-8"?>

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"

xmlns:tools="http://schemas.android.com/tools"

android:layout_width="match_parent"

android:layout_height="match_parent"

android:paddingLeft="@dimen/activity_horizontal_margin"

android:paddingRight="@dimen/activity_horizontal_margin"

android:paddingTop="@dimen/activity_vertical_margin"

android:paddingBottom="@dimen/activity_vertical_margin"

tools:context=".MainActivity">

<ExpandableListView

android:id="@+id/expListView"

android:layout_height="match_parent"

android:layout_width="match_parent"

android:indicatorLeft="?android:attr/expandableListPreferredItemIndicatorLeft"

android:divider="@android:color/darker_gray"

android:dividerHeight="1dp" />

</RelativeLayout>

Обратите внимание на использование атрибута android:indicatorLeft — он устанавливает индикатор списка (открыт он или нет) слева от названия пункта.

Также нам понадобится компоновка list_group.xml для дочерних элементов раскрывающегося списка каждого пункта:

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical">

    <TextView
        android:id="@+id/listTitle"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:paddingBottom="10dp"
        android:paddingLeft="?android:attr/expandableListPreferredItemPaddingLeft"
        android:paddingTop="10dp"
        android:textColor="@android:color/black" />
</LinearLayout>

<?xml version="1.0" encoding="utf-8"?>

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"

android:layout_width="match_parent"

android:layout_height="match_parent"

android:orientation="vertical">

<TextView

android:id="@+id/listTitle"

android:layout_width="match_parent"

android:layout_height="wrap_content"

android:paddingBottom="10dp"

android:paddingLeft="?android:attr/expandableListPreferredItemPaddingLeft"

android:paddingTop="10dp"

android:textColor="@android:color/black" />

</LinearLayout>

Компоновка одного дочернего элемента будет следующей:

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:orientation="vertical">

    <TextView
        android:id="@+id/expandedListItem"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:paddingBottom="10dp"
        android:paddingLeft="?android:attr/expandableListPreferredChildPaddingLeft"
        android:paddingTop="10dp" />
</LinearLayout>

<?xml version="1.0" encoding="utf-8"?>

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"

android:layout_width="match_parent"

android:layout_height="wrap_content"

android:orientation="vertical">

<TextView

android:id="@+id/expandedListItem"

android:layout_width="match_parent"

android:layout_height="wrap_content"

android:paddingBottom="10dp"

android:paddingLeft="?android:attr/expandableListPreferredChildPaddingLeft"

android:paddingTop="10dp" />

</LinearLayout>

Теперь представим класс ListData, в котором будут храниться данные всего списка ExpandableListView:

package ua.com.prologistic.expandablelistviewapp;

import java.util.ArrayList;
import java.util.HashMap;
import java.util.List;

public class ListData {
    public static HashMap<String, List<String>> loadData() {
        HashMap<String, List<String>> expDetails = new HashMap<>();

        List<String> oopLanguages = new ArrayList<>();
        oopLanguages.add("Java");
        oopLanguages.add("C++");
        oopLanguages.add("C#");
        oopLanguages.add("Python");
        oopLanguages.add("Scala");

        List<String> structuredLanguages = new ArrayList<>();
        structuredLanguages.add("ALGOL");
        structuredLanguages.add("COBOL");
        structuredLanguages.add("QBasic");
        structuredLanguages.add("COMAL");
        structuredLanguages.add("LEAP");

        List<String> functionalLanguages = new ArrayList<>();
        functionalLanguages.add("Haskell");
        functionalLanguages.add("Miranda");
        functionalLanguages.add("Curry");
        functionalLanguages.add("Clean");
        functionalLanguages.add("Joy");

        expDetails.put("OOP языки программирования", oopLanguages);
        expDetails.put("Structured языки программирования", structuredLanguages);
        expDetails.put("Functional языки программирования", functionalLanguages);

        return expDetails;
    }
}

package ua.com.prologistic.expandablelistviewapp;

import java.util.ArrayList;

import java.util.HashMap;

import java.util.List;

public class ListData {

public static HashMap<String, List<String>> loadData() {

HashMap<String, List<String>> expDetails = new HashMap<>();

List<String> oopLanguages = new ArrayList<>();

oopLanguages.add("Java");

oopLanguages.add("C++");

oopLanguages.add("C#");

oopLanguages.add("Python");

oopLanguages.add("Scala");

List<String> structuredLanguages = new ArrayList<>();

structuredLanguages.add("ALGOL");

structuredLanguages.add("COBOL");

structuredLanguages.add("QBasic");

structuredLanguages.add("COMAL");

structuredLanguages.add("LEAP");

List<String> functionalLanguages = new ArrayList<>();

functionalLanguages.add("Haskell");

functionalLanguages.add("Miranda");

functionalLanguages.add("Curry");

functionalLanguages.add("Clean");

functionalLanguages.add("Joy");

expDetails.put("OOP языки программирования", oopLanguages);

expDetails.put("Structured языки программирования", structuredLanguages);

expDetails.put("Functional языки программирования", functionalLanguages);

return expDetails;

}

Как видите, наш HashMap содержит в качестве ключей названия родительских элементов раскрывающегося списка, а в качестве значений — список дочерних элементов (тех элементов, которые будут показаны при нажатии на раскрывающийся родительский элемент списка).

Определяем в классе ListAdapter какие элементы будут показаны в GroupView, а какие в ChildView и как будет работать наш адаптер:

package ua.com.prologistic.expandablelistviewapp;

import android.content.Context;
import android.graphics.Typeface;
import android.view.LayoutInflater;
import android.view.View;
import android.view.ViewGroup;
import android.widget.BaseExpandableListAdapter;
import android.widget.TextView;

import java.util.HashMap;
import java.util.List;

public class ListAdapter extends BaseExpandableListAdapter {

    private Context context;
    private List<String> expListTitle;
    private HashMap<String, List<String>> expListDetail;

    public ListAdapter(Context context, List<String> expListTitle,
                       HashMap<String, List<String>> expListDetail) {
        this.context = context;
        this.expListTitle = expListTitle;
        this.expListDetail = expListDetail;
    }

    @Override
    public Object getChild(int listPosition, int expListPosition) {
        return expListDetail.get(
                expListTitle.get(listPosition)
        ).get(expListPosition);
    }

    @Override
    public long getChildId(int listPosition, int expandedListPosition) {
        return expandedListPosition;
    }

    @Override
    public View getChildView(int listPosition, final int expandedListPosition,
                             boolean isLastChild, View convertView, ViewGroup parent) {
        // получаем дочерний элемент
        String expListText = (String) getChild(listPosition, expandedListPosition);
        if (convertView == null) {
            LayoutInflater mInflater = (LayoutInflater)
                    context.getSystemService(Context.LAYOUT_INFLATER_SERVICE);
            convertView = mInflater.inflate(R.layout.list_item, null);
        }
        TextView expListTextView = (TextView) convertView.findViewById(R.id.expandedListItem);
        expListTextView.setText(expListText);
        return convertView;
    }

    @Override
    public int getChildrenCount(int listPosition) {
        return expListDetail.get(
                expListTitle.get(listPosition)
        ).size();
    }

    @Override
    public Object getGroup(int listPosition) {
        return expListTitle.get(listPosition);
    }

    @Override
    public int getGroupCount() {
        return expListTitle.size();
    }

    @Override
    public long getGroupId(int listPosition) {
        return listPosition;
    }

    @Override
    public View getGroupView(int listPosition, boolean isExpanded,
                             View convertView, ViewGroup parent) {
        // получаем родительский элемент
        String listTitle = (String) getGroup(listPosition);
        if (convertView == null) {
            LayoutInflater mInflater = (LayoutInflater) context.
                    getSystemService(Context.LAYOUT_INFLATER_SERVICE);
            convertView = mInflater.inflate(R.layout.list_group, null);
        }
        TextView listTitleTextView = (TextView) convertView
                .findViewById(R.id.listTitle);
        listTitleTextView.setTypeface(null, Typeface.BOLD);
        listTitleTextView.setText(listTitle);
        return convertView;
    }

    @Override
    public boolean hasStableIds() {
        return false;
    }

    @Override
    public boolean isChildSelectable(int listPosition, int expandedListPosition) {
        return true;
    }
}

100

101

102

package ua.com.prologistic.expandablelistviewapp;

import android.content.Context;

import android.graphics.Typeface;

import android.view.LayoutInflater;

import android.view.View;

import android.view.ViewGroup;

import android.widget.BaseExpandableListAdapter;

import android.widget.TextView;

import java.util.HashMap;

import java.util.List;

public class ListAdapter extends BaseExpandableListAdapter {

private Context context;

private List<String> expListTitle;

private HashMap<String, List<String>> expListDetail;

public ListAdapter(Context context, List<String> expListTitle,

HashMap<String, List<String>> expListDetail) {

this.context = context;

this.expListTitle = expListTitle;

this.expListDetail = expListDetail;

}

@Override

public Object getChild(int listPosition, int expListPosition) {

return expListDetail.get(

expListTitle.get(listPosition)

).get(expListPosition);

}

@Override

public long getChildId(int listPosition, int expandedListPosition) {

return expandedListPosition;

}

@Override

public View getChildView(int listPosition, final int expandedListPosition,

boolean isLastChild, View convertView, ViewGroup parent) {

// получаем дочерний элемент

String expListText = (String) getChild(listPosition, expandedListPosition);

if (convertView == null) {

LayoutInflater mInflater = (LayoutInflater)

context.getSystemService(Context.LAYOUT_INFLATER_SERVICE);

convertView = mInflater.inflate(R.layout.list_item, null);

}

TextView expListTextView = (TextView) convertView.findViewById(R.id.expandedListItem);

expListTextView.setText(expListText);

return convertView;

}

@Override

public int getChildrenCount(int listPosition) {

return expListDetail.get(

expListTitle.get(listPosition)

).size();

}

@Override

public Object getGroup(int listPosition) {

return expListTitle.get(listPosition);

}

@Override

public int getGroupCount() {

return expListTitle.size();

}

@Override

public long getGroupId(int listPosition) {

return listPosition;

}

@Override

public View getGroupView(int listPosition, boolean isExpanded,

View convertView, ViewGroup parent) {

// получаем родительский элемент

String listTitle = (String) getGroup(listPosition);

if (convertView == null) {

LayoutInflater mInflater = (LayoutInflater) context.

getSystemService(Context.LAYOUT_INFLATER_SERVICE);

convertView = mInflater.inflate(R.layout.list_group, null);

}

TextView listTitleTextView = (TextView) convertView

.findViewById(R.id.listTitle);

listTitleTextView.setTypeface(null, Typeface.BOLD);

listTitleTextView.setText(listTitle);

return convertView;

}

@Override

public boolean hasStableIds() {

return false;

}

@Override

public boolean isChildSelectable(int listPosition, int expandedListPosition) {

return true;

}

Ну и собираем это все в главном классе MainActivity, в котором будет отображен наш ExpandableListView:

package ua.com.prologistic.expandablelistviewapp;

import android.os.Bundle;
import android.support.v7.app.AppCompatActivity;
import android.view.View;
import android.widget.ExpandableListAdapter;
import android.widget.ExpandableListView;
import android.widget.Toast;

import java.util.ArrayList;
import java.util.HashMap;
import java.util.List;

public class MainActivity extends AppCompatActivity {

    ExpandableListView expListView;
    ExpandableListAdapter expListAdapter;
    List<String> expListTitle;
    HashMap<String, List<String>> expListDetail;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        expListView = (ExpandableListView) findViewById(R.id.expListView);
        expListDetail = ListData.loadData();

        expListTitle = new ArrayList<>(expListDetail.keySet());
        expListAdapter = new ListAdapter(this, expListTitle, expListDetail);

        expListView.setAdapter(expListAdapter);
        expListView.setOnGroupExpandListener(new ExpandableListView.OnGroupExpandListener() {

            @Override
            public void onGroupExpand(int groupPosition) {
                Toast.makeText(getApplicationContext(),
                        expListTitle.get(groupPosition) + " Список раскрыт.",
                        Toast.LENGTH_SHORT).show();
            }
        });

        expListView.setOnGroupCollapseListener(new ExpandableListView.OnGroupCollapseListener() {

            @Override
            public void onGroupCollapse(int groupPosition) {
                Toast.makeText(getApplicationContext(),
                        expListTitle.get(groupPosition) + " Список скрыт.",
                        Toast.LENGTH_SHORT).show();

            }
        });

        expListView.setOnChildClickListener(new ExpandableListView.OnChildClickListener() {
            @Override
            public boolean onChildClick(ExpandableListView parent, View v,
                                        int groupPosition, int childPosition, long id) {
                Toast.makeText(getApplicationContext(),
                        expListTitle.get(groupPosition)
                                + " : " + expListDetail.get(expListTitle.get(groupPosition))
                                .get(childPosition), Toast.LENGTH_SHORT).show();
                return false;
            }
        });
    }
}

package ua.com.prologistic.expandablelistviewapp;

import android.os.Bundle;

import android.support.v7.app.AppCompatActivity;

import android.view.View;

import android.widget.ExpandableListAdapter;

import android.widget.ExpandableListView;

import android.widget.Toast;

import java.util.ArrayList;

import java.util.HashMap;

import java.util.List;

public class MainActivity extends AppCompatActivity {

ExpandableListView expListView;

ExpandableListAdapter expListAdapter;

List<String> expListTitle;

HashMap<String, List<String>> expListDetail;

@Override

protected void onCreate(Bundle savedInstanceState) {

super.onCreate(savedInstanceState);

setContentView(R.layout.activity_main);

expListView = (ExpandableListView) findViewById(R.id.expListView);

expListDetail = ListData.loadData();

expListTitle = new ArrayList<>(expListDetail.keySet());

expListAdapter = new ListAdapter(this, expListTitle, expListDetail);

expListView.setAdapter(expListAdapter);

expListView.setOnGroupExpandListener(new ExpandableListView.OnGroupExpandListener() {

@Override

public void onGroupExpand(int groupPosition) {

Toast.makeText(getApplicationContext(),

expListTitle.get(groupPosition) + " Список раскрыт.",

Toast.LENGTH_SHORT).show();

}

});

expListView.setOnGroupCollapseListener(new ExpandableListView.OnGroupCollapseListener() {

@Override

public void onGroupCollapse(int groupPosition) {

Toast.makeText(getApplicationContext(),

expListTitle.get(groupPosition) + " Список скрыт.",

Toast.LENGTH_SHORT).show();

}

});

expListView.setOnChildClickListener(new ExpandableListView.OnChildClickListener() {

@Override

public boolean onChildClick(ExpandableListView parent, View v,

int groupPosition, int childPosition, long id) {

Toast.makeText(getApplicationContext(),

expListTitle.get(groupPosition)

+ " : " + expListDetail.get(expListTitle.get(groupPosition))

.get(childPosition), Toast.LENGTH_SHORT).show();

return false;

}

});

}

Как видно и кода выше, мы реализовали описанные в начале статьи интерфейсы и показали элемент, на который нажал пользователь в сплывающем окне Toast.

Результат создания ExpandableListView в Android:

Следите за обновлениями и подписывайтесь на новые статьи!

Краткий обзор ExpandableListView в Android

Пример создания ExpandableListView. Практика

Больше полезных статей!

Добавить комментарий Отменить ответ
